Skenario Aplikasi
Dengan terus berkembangnya industri kendaraan energi baru, kendaraan energi baru akan diterapkan sepenuhnya pada bus, taksi, kendaraan barang, dan kendaraan pos.Proporsi kendaraan energi baru, seperti kendaraan kargo tugas berat dan kendaraan rekayasa, juga meningkat.Kisaran kendaraan domestik juga meningkat, dan efisiensi pengisian tumpukan pengisian juga mengedepankan persyaratan yang semakin tinggi.
Saat ini, standar GB20234.3-2015 menentukan pistol pengisi daya, diameter luar kabel yang cocok sekitar 40mm, luas penampang inti lunak adalah 70m㎡, dan kapasitas bantalan maksimum nominal adalah 250A.Namun, dalam proses penggunaan yang sebenarnya, panas yang dihasilkan oleh kabel tembaga tidak dapat menunjukkan pembuangan panas yang baik, dan untuk pengoperasian yang aman dari seluruh sistem pengisian, sistem kontrol tiang pengisian akan membatasi arus pengisian sesuai dengan suhu Untuk mengaktifkan stabil operasi.
Untuk memenuhi permintaan kendaraan listrik murni yang terus meningkat, pembangunan tiang pengisian DC daya tinggi telah menjadi persyaratan wajib, dengan arus keluaran antara 300A-600A, sehingga kendaraan listrik murni daya tinggi dapat terisi penuh dalam 15 -20 menit.Tumpukan pengisian biasa tidak dapat memenuhi persyaratan teknis ini.

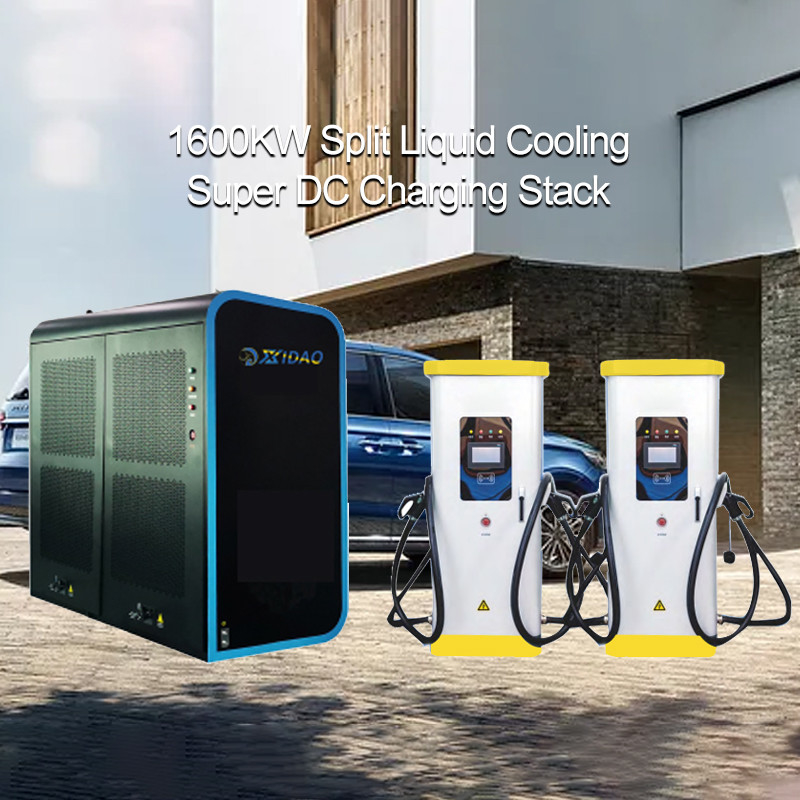

Tumpukan pengisian super berpendingin cairan, dilengkapi dengan sistem pengisian berpendingin cairan, menambahkan pistol pengisi daya berpendingin cairan, kabel berpendingin cairan, modul pendingin, dan sistem lainnya.Dengan diameter luar kabel kontrol 39mm, pengisian arus tinggi 600A dan bahkan 800A dapat dicapai.Suhu dikontrol di bawah 55 ℃, yang aman dan ringan untuk mencapai tujuan pengisian cepat kendaraan listrik besar.
| Item |
Nama Performa |
Perkataan |
| Model |
Pisahkan tumpukan pengisian daya berpendingin cairan DC |
|
| Dimensi Kabinet Utama |
2183*1163*1056.4mm |
H*W*D |
| Dimensi Kabinet Split |
1815*772*508mm |
H*W*D |
| Tegangan Masukan AC |
380V±15% |
Sistem Lima Kabel Tiga Fasa |
| Frekuensi Masukan AC |
45Hz～66Hz |
|
| Nilai daya |
Pe≤450kW |
|
| Tegangan Keluaran |
200-1000vdc (daya konstan 300-1000vdc) |
|
| Keluaran Saat Ini |
0～600A |
|
| Faktor kekuatan |
≥0,99 |
50% PO di atas kondisi masukan |
| Efisiensi |
≥96% |
Efisiensi Puncak |
| Metode Pengukuran |
Pengukuran amperemeter DC |
Tingkat presisi: 0,5 |
| Metode Pendinginan |
Pendinginan udara paksa + pendinginan cair |
|
| Tingkat Perlindungan |
IP54 |
|
| Ketinggian |
≤2000m |
Ini akan mulai bekerja jika 50 ℃ di atas dan berhenti bekerja jika 70 ℃ |
| Suhu Kerja |
-20℃～50℃ |
Tidak ada kondensasi |
| Kelembaban relatif |
5%～95% |
|
| Antarmuka Komunikasi |
4G, RS485, BISA, Ethernet (Opsional) |
|
| Metode Instalasi |
Lantai diperbaiki |
|
| Metode Memulai |
Mulai menggesekkan kartu dan memindai kode |
|
| Item |
Kinerja pistol Pendingin Cair |
Indikator Parameter |
| Kinerja Listrik |
Nilai Tegangan |
1000V |
| Maks.Resistansi Isolasi Arus Keluaran |
600A |
| |
500MΩ(500VDC) |
| Antarmuka Pengisian |
Antarmuka Pengisian DC GB/T20234.3-2015 |
| Pistol Pengisian |
Pistol pendingin cair 600A dengan panjang kawat 5m |
| Performa Mekanik |
Kehidupan Mekanis |
10.000 kali |
| Kekuatan Penguncian |
200N |
| Kinerja Lingkungan |
Penggunaan Suhu Lingkungan |
-35～50℃ |
| Suhu Kerja |
-35～90℃ |
| Tingkat Perlindungan |
Steker dan penutup anti-debu: IP54;kombinasi steker dan soket: IP55 |
| Kabel Pendingin Cairan |
Maks.Panjang kabel |
5m |
| Diameter Luar Kabel |
28mm |
| Spek.dari Saluran Listrik |
35mm² |
| Lingkaran Pendingin |
Cairan Pendingin |
Minyak transformator 45 # (tidak membeku di bawah -45 ℃) |
| Diameter Luar/Dalam Pipa Saluran Masuk Cairan |
Φ8/φ6 |
| Karakteristik Lingkaran |
Terdapat saluran masuk cairan DC+ dan saluran keluar cairan DC, yang membentuk loop pendinginan |
| Sumber Pendingin Cair |
| Nilai Tegangan |
220VAC |
| Nilai daya |
550W |
| Tekanan Pekerjaan |
10bar |
| Laju Aliran |
8L/mnt |
| Kekuatan Kipas Pendingin |
90W |
| Kebisingan |
≤60 dB |
| Fungsi |
Pemantauan tekanan kerja cairan pendingin, pemantauan laju aliran cairan pendingin, pemantauan suhu cairan pendingin;alarm suhu rendah, alarm suhu berlebih, alarm cutoff, alarm suhu berlebih cairan pendingin |
| Ukuran |
550MM * 200MM * 600MM |
| Antarmuka Komunikasi |
RS485 |
| Komunikasi |
Latar belakang operasi |
OCCP |
| Metode komunikasi |
BISA komunikasi/PLC (disesuaikan) |
| Antarmuka komunikasi |
Ethernet, GPRS, 4G |
| Protokol komunikasi |
ISO15118/OCCP1.6 (Standar Amerika)
IEC 62196-3 (standar Eropa)
|
| Protokol pengisian daya |
DIN70121 |
| Pengisian senjata standar |
CCS Stype1 (standar Amerika)
CCS Stype2 (standar Eropa)
|
| Modus pengisian daya |
IEC 61851 mode pengisian daya 4 |
Profil Perusahaan
Chengdu Xiangdao Technology Co., Ltd. adalah perusahaan yang berspesialisasi dalam solusi keseluruhan pengembangan, penjualan desain, dan pengoperasian energi baru, termasuk tumpukan pengisian kendaraan listrik, stasiun pengisian cepat, sistem pembangkit listrik fotovoltaik surya, produk aplikasi surya, dll..
Kami berkomitmen untuk menyediakan solusi total untuk penerapan teknologi energi baru.
Kami memiliki 5 lini produk utama.
1. Tumpukan pengisian DC: Tumpukan pengisian DC 30KW~360KW
2. Tumpukan pengisian AC: Tumpukan pengisian AC 7KW/11KW/22KW/42KW
3. Pistol pengisi daya portabel: Senjata pengisi daya portabel 3.5KW/7KW.
4. Komponen pembangkit tenaga surya: panel fotovoltaik, pengontrol, inverter, baterai penyimpan energi satu set lengkap komponen pembangkit listrik.
5. Produk aplikasi energi surya: panel surya, lampu reding surya, tenda surya, lampu jalan surya, surya..sistem pemantauan, dll.
Ke depan, kami akan terus fokus pada penerapan teknologi energi baru, beroperasi dengan integritas dan bekerja keras untuk menciptakan dunia yang hijau.
FAQ
T: Berapa lama waktu pengiriman Anda?
Untuk pengisian postingan biasanya 3-10 hari.Jika tidak ada stok, lead time produksi ditentukan berdasarkan kuantitas pesanan.Pos pengisian daya DC berdaya tinggi biasanya perlu disesuaikan menurut parameter teknis pelanggan.
Q:Berapa lama untuk menyesuaikan prototipe?
Untuk pengisian tumpukan, waktu prototipe biasanya 7 hari.
Untuk pos pengisian DC, waktu prototipe biasanya 15 hari.
Untuk stasiun pengisian cepat daya tinggi, parameter teknis harus
ditentukan sebelum produksi, dan waktu prototipe biasanya 30 hari.
Q:Bagaimana cara menjamin layanan?
Produk kami dibagi menjadi dua kategori: rumah tangga dan komersial.
Untuk pengisi daya rumah, kami menyediakan layanan standar: garansi 1 tahun + instalasi jarak jauh dan panduan penggunaan + tutorial instalasi video
Untuk pengisi daya komersial, kami tidak hanya menyediakan layanan standar untuk tumpukan pengisian daya, tetapi juga menyediakan layanan docking perangkat lunak pembayaran untuk opera
perusahaan ting.
Q: Bagaimana Anda menjamin kualitas produk Anda?
Produk pos pengisian daya yang kami jual telah lulus sertifikasi GB di Cina dan sertifikasi CE di UE.Untuk beberapa negara lain, sertifikasi yang relevan adalah
sedang berlangsung.
Q: Bagaimana Anda menjamin kualitas produk Anda?
Produk pos pengisian daya yang kami jual telah lulus sertifikasi GB di Cina dan sertifikasi CE di UE.Untuk beberapa negara lain, sertifikasi yang relevan adalah
sedang berlangsung.
